Hydraulische Seilwinde Eigenbau

In kürze wird die Hydraulische Seilwinde samt Bilder hier eingestellt.

-----------------------------------------------------------------------------------------------------------------

Anschlüsse für Hydraulische Seilwinde am Kramer 516 umgebaut

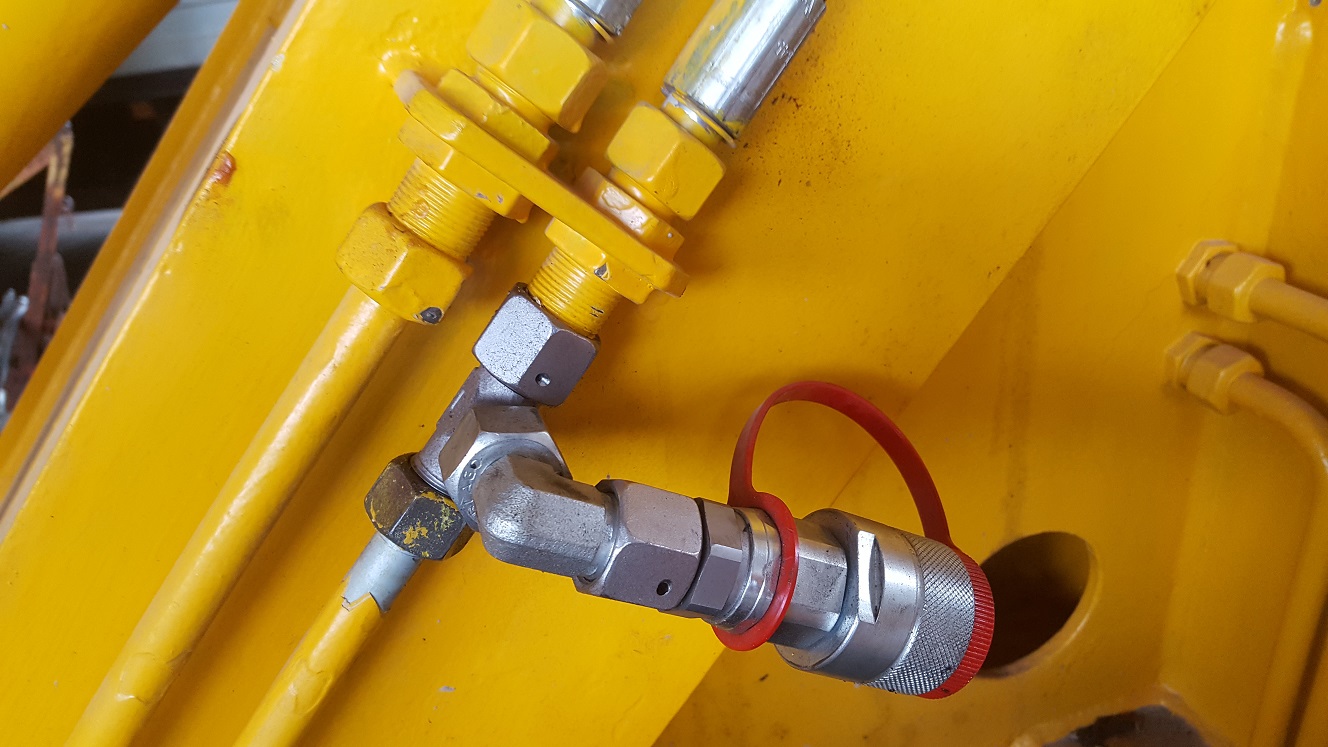

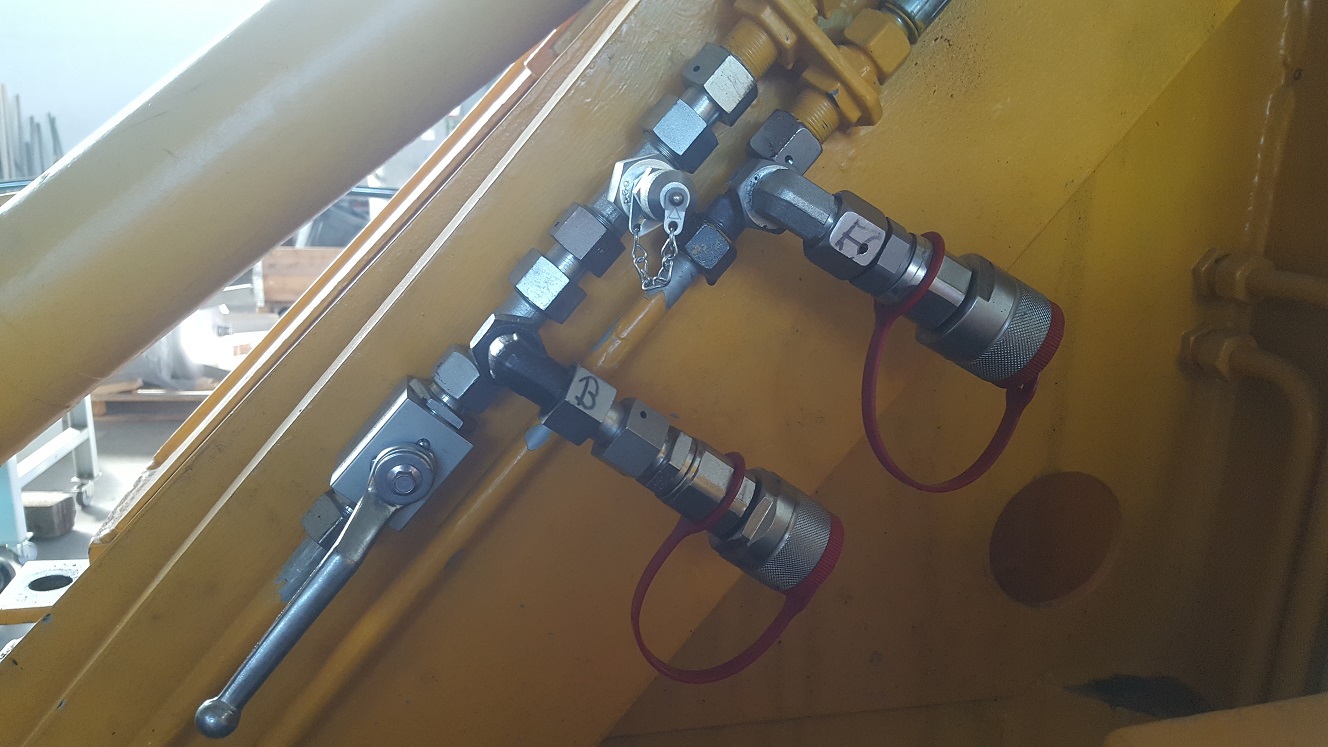

Hier ein paar Bilder von den schnell Kupplungen

Original Umbau für Kipper Umbau für Winde u.Kipper

............................................................................

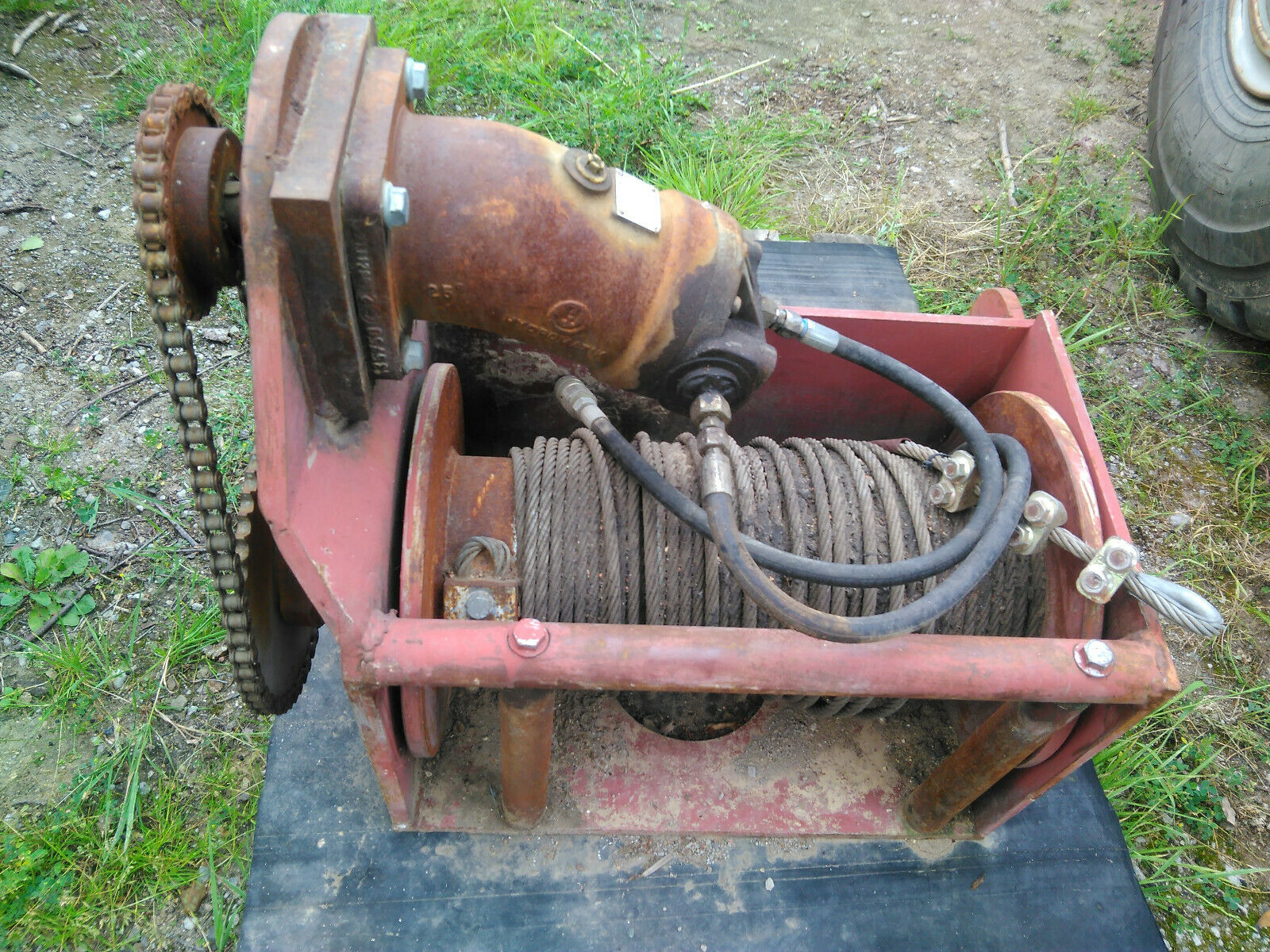

Kurze Beschreibung der Winde:

Seillänge 200 m

Seil Ø 10mm

Zugkraft einstellbar 0 bis ca.4,5 to (Wird noch genau nach Fertigstellung ermittelt)

Die Hydraulikpumpe ist in unserem Fall ein Radlader Kramer 516.

Mit ca..5m langen Hydraulikschläuchen wird der verbaute Ölmotor in der Winde angetrieben.

Der Ölmotor ist ein Mannesmann Rexroht Konstantpumpe/Motor A2F

Axial Kolpenmotor mit Links u. Rechtslauf

Gesteuert wird die Winde mit einem Handhebelventil doppelwirkend 40 Li/min mit DBV .

............................................................................

............................................................................
